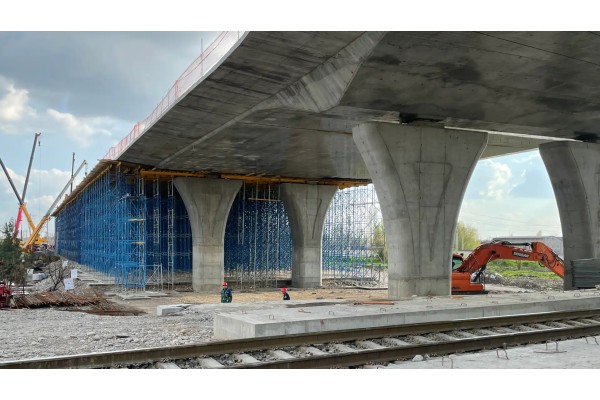

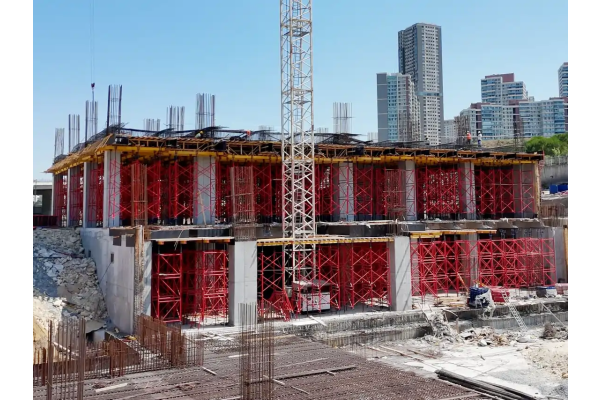

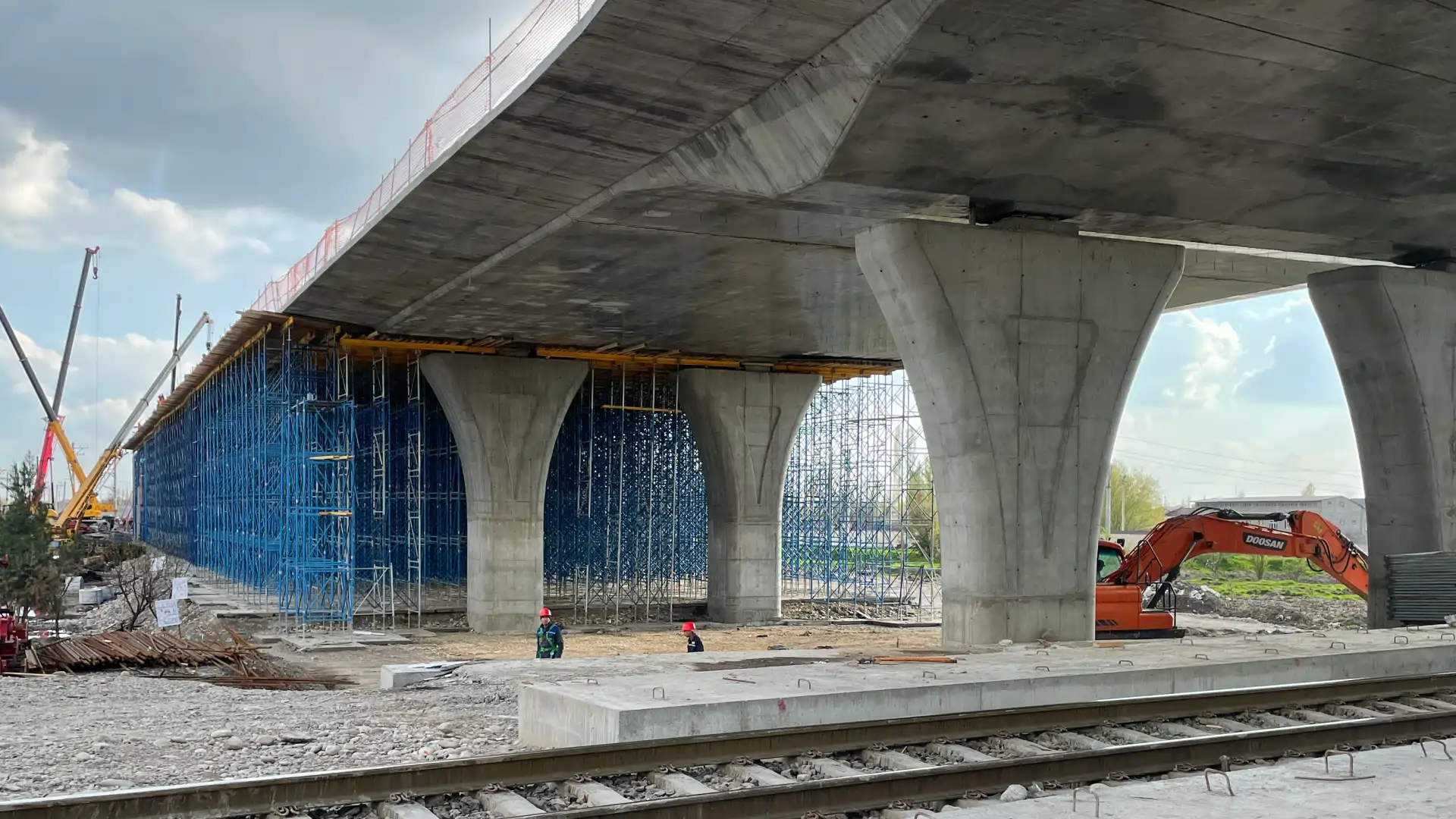

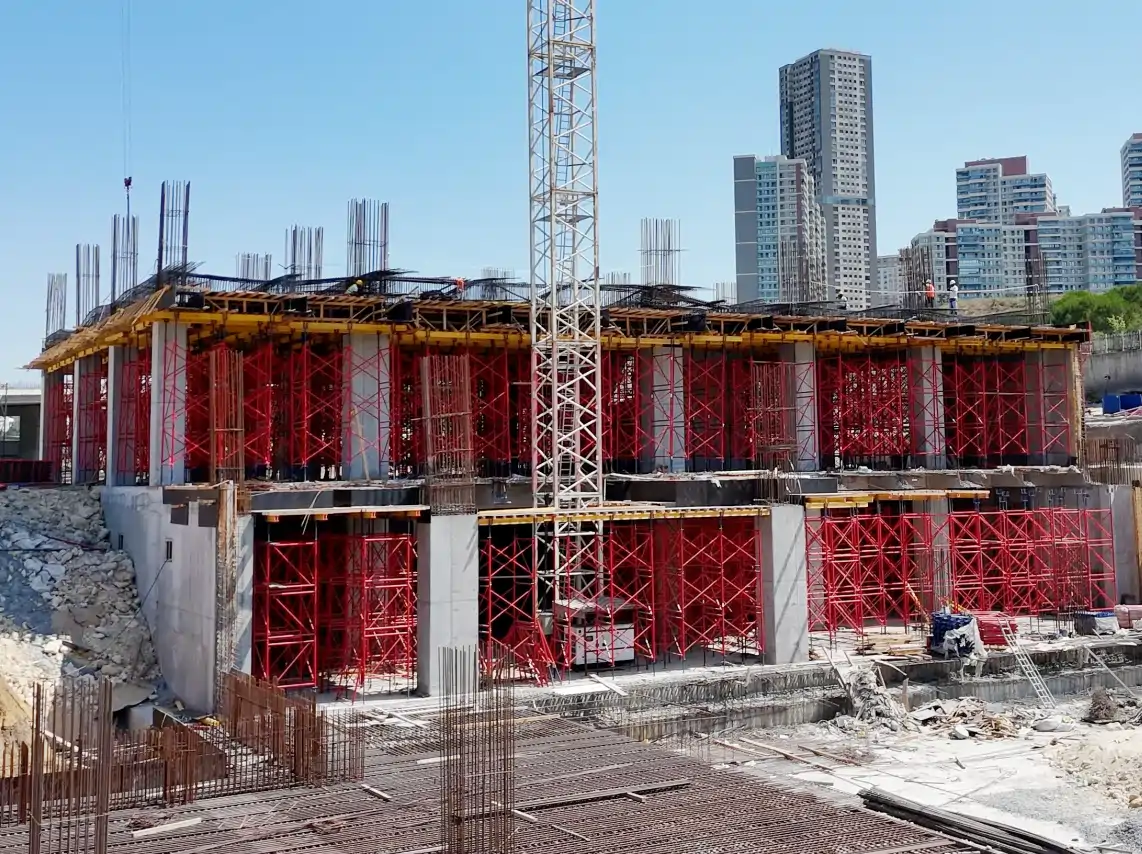

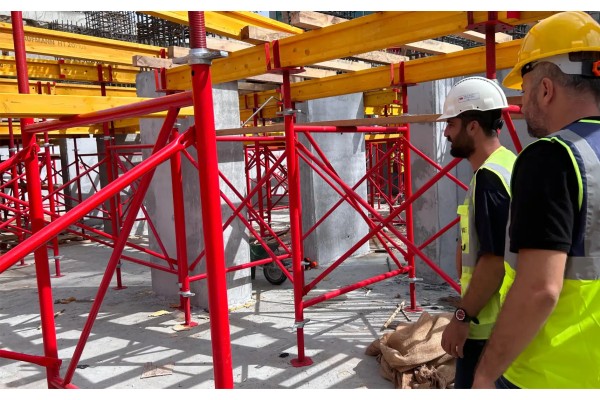

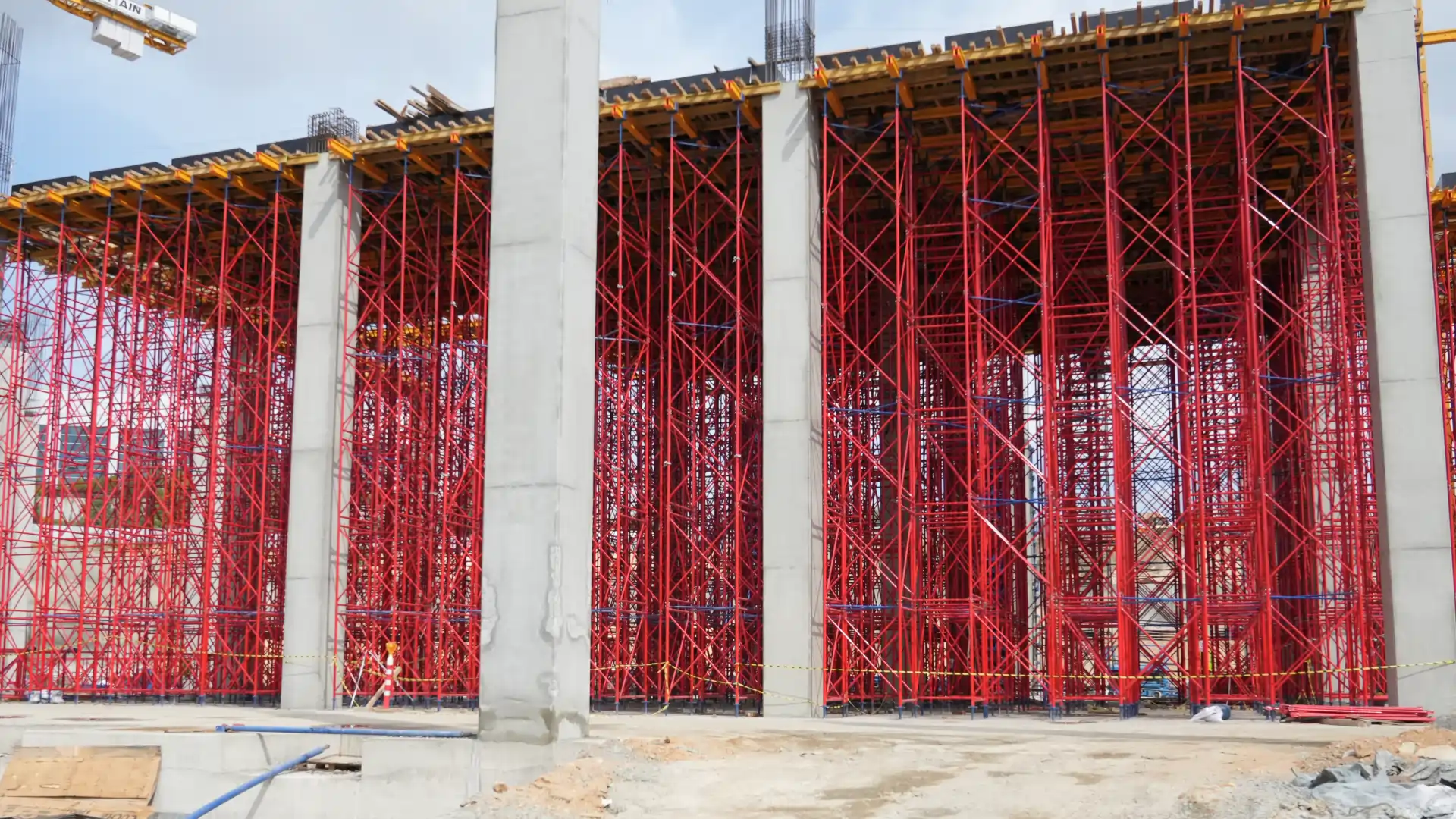

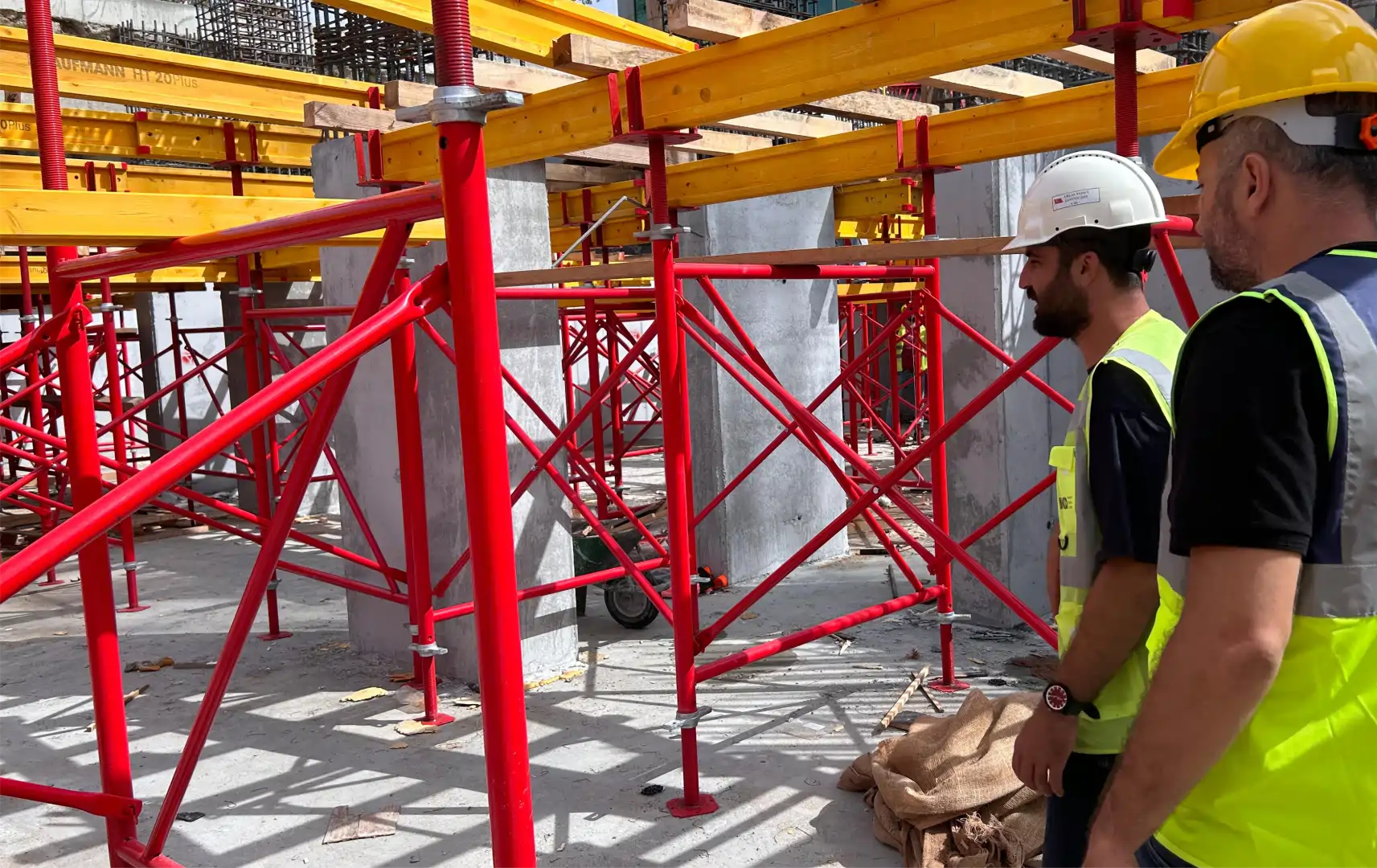

H tipi kalıp altı iskele sistemi, döşeme ve kiriş kalıplarının yükünü zemine aktaran çerçeve esaslı bir taşıyıcı iskele çözümüdür. Kurulum, H tipi çerçevelerin çaprazlarla birbirine bağlanması ve üzerine dört yollu başlık, ana taşıyıcı ile tali taşıyıcı kirişlerin oturtulmasıyla tamamlanır. Çerçeve mantığı, kule sayısını azaltırken yüksek kat yüksekliklerinde de kararlı bir taşıyıcı düzen kurar.
Sistem iki kurguda çalışır. Konvansiyonel kurguda çerçeve kuleleri kat planına göre dizilir ve kalıp yüzeyi doğrudan üzerine kurulur. Masa kalıbı kurgusunda ise iskele ve kalıp bir arada monte edilir; döşeme dökümü tamamlandıktan sonra masa taşıma çatalı ve taşıma arabası ile sistem bütün hâlinde sökülmeden bir sonraki akışa aktarılır. Tekrarlı plan tipine sahip projelerde bu yöntem kalıp döngü süresini belirgin şekilde kısaltır.
Çerçeve yükseklikleri 110 cm ile 200 cm arasında, çaprazlar 110–180 cm aks genişliklerinde ve 100–275 cm boylarında üretilir; kriko ile alt ayar milleri sayesinde kot ve yükseklik farkları hassas biçimde karşılanır. H20 ahşap kirişler 190 cm'den 590 cm'ye kadar boy seçenekleriyle her beton kalınlığına ve aks açıklığına uygun taşıyıcı düzen kurulmasına imkân verir.
| Ürün | Kod | Ölçü (cm) | Ağırlık (kg) |
|---|---|---|---|
| H Tipi Çerçeve 150/110 | 2014060401511 | 150 × 110 | 23,50 |
| H Tipi Çerçeve 150/150 | 2014060401515 | 150 × 150 | 28,30 |
| H Tipi Çerçeve 150/180 | 2014060301518 | 150 × 180 | 32,00 |
| H Tipi Çerçeve 150/200 | 2014060301520 | 150 × 200 | 34,20 |
| Çerçeve Birleştirme Elemanı | 2014051300020 | — | 0,40 |
| Kod | Ölçü (cm) | Ağırlık (kg) | Kod | Ölçü (cm) | Ağırlık (kg) |
|---|---|---|---|---|---|
| 2015034110100 | 110 × 100 | 5,00 | 2015034150200 | 150 × 200 | 9,00 |
| 2015034110125 | 110 × 125 | 5,80 | 2015034150225 | 150 × 225 | 9,80 |
| 2015034110150 | 110 × 150 | 6,60 | 2015034150250 | 150 × 250 | 10,70 |
| 2015034110175 | 110 × 175 | 7,50 | 2015034150275 | 150 × 275 | 11,80 |
| 2015034110200 | 110 × 200 | 8,30 | 2015034180100 | 180 × 100 | 6,80 |
| 2015034110225 | 110 × 225 | 9,30 | 2015034180125 | 180 × 125 | 7,40 |
| 2015034110250 | 110 × 250 | 10,20 | 2015034180150 | 180 × 150 | 8,10 |
| 2015034110275 | 110 × 275 | 11,20 | 2015034180175 | 180 × 175 | 8,80 |
| 2015034150100 | 150 × 100 | 6,00 | 2015034180200 | 180 × 200 | 9,60 |
| 2015034150125 | 150 × 125 | 6,80 | 2015034180225 | 180 × 225 | 10,40 |
| 2015034150150 | 150 × 150 | 7,40 | 2015034180250 | 180 × 250 | 11,20 |
| 2015034150175 | 150 × 175 | 8,20 | 2015034180275 | 180 × 275 | 12,00 |
| Ürün | Kod | Ölçü (cm) | Ağırlık (kg) |
|---|---|---|---|
| Ayarlı Dört Yollu Başlık | 2027048505080 | 48 × 80 | 9,00 |
| Ayarlı Dört Yollu Başlık | 2027048505100 | 48 × 100 | 10,00 |
| Ayarlı Dört Yollu Başlık | 2027048505120 | 48 × 120 | 11,20 |
| Dört Yollu Başlık | 2027040255020 | — | 4,00 |
| Alt Ayar Mili | 2027048501050 | 48 × 50 | 4,60 |
| Alt Ayar Mili | 2027148501080 | 48 × 80 | 6,00 |
| Alt Ayar Mili | 2027148501100 | 48 × 100 | 7,00 |
| Alt Ayar Mili | 2027148501120 | 48 × 120 | 8,00 |
| Kriko Ayar Mili | 2027148500050 | 48 × 50 | 3,60 |
| Kriko Ayar Mili | 2027148500075 | 48 × 75 | 4,90 |
| Kriko Ayar Mili | 2027148500080 | 48 × 80 | 5,20 |
| Kriko Ayar Mili | 2027148500100 | 48 × 100 | 6,20 |
| Kriko Ayar Mili | 2027148500120 | 48 × 120 | 7,20 |
| Kod | Boy (cm) | Ağırlık (kg) | Kod | Boy (cm) | Ağırlık (kg) |
|---|---|---|---|---|---|
| 4060003200190 | 190 | 8,40 | 4060003200360 | 360 | 15,80 |
| 4060003200245 | 245 | 10,80 | 4060003200390 | 390 | 17,20 |
| 4060003200265 | 265 | 11,70 | 4060003200450 | 450 | 19,80 |
| 4060003200290 | 290 | 12,80 | 4060003200490 | 490 | 21,60 |
| 4060003200330 | 330 | 14,50 | 4060003200590 | 590 | 26,00 |
| Ürün | Kod | Ağırlık (kg) |
|---|---|---|
| Masa Taşıma Çatalı | 2014000000002 | 406,20 |
| İskele Kalıp Taşıma Arabası | 4035000000016 | 98,00 |
| Masa Güvenlik Konsolu | 2014000000003 | 11,50 |
| Ürün | Kod | Ölçü | Ağırlık (kg) |
|---|---|---|---|
| Kriko Askısı | 2018100000002 | — | 0,20 |
| Karşı Plaka Üst + Cıvata | 2010000200001 | — | 2,00 |
| Kiriş Bağlama Köşebenti | 4014100000200 | — | 0,10 |
| Pim ve Kopilya | 4013100016080 | 16 × 80 mm | 0,20 |
| Hareketli Kelepçe | 4020200004848 | 48 × 48 mm | 1,00 |
| Hareketli Kelepçe | 4020200006048 | 60 × 48 mm | 1,15 |
| Kod | Boy (cm) | Ağırlık (kg) | Kod | Boy (cm) | Ağırlık (kg) |
|---|---|---|---|---|---|
| 2018005480050 | 50 | 1,40 | 2018005480275 | 275 | 7,50 |
| 2018005480100 | 100 | 2,70 | 2018005480300 | 300 | 8,30 |
| 2018005480125 | 125 | 3,40 | 2018005480325 | 325 | 9,00 |
| 2018005480150 | 150 | 4,10 | 2018005480350 | 350 | 9,50 |
| 2018005480175 | 175 | 4,80 | 2018005480400 | 400 | 10,90 |
| 2018005480200 | 200 | 5,50 | 2018005480450 | 450 | 12,20 |
| 2018005480225 | 225 | 6,10 | 2018005480500 | 500 | 14,00 |
| 2018005480250 | 250 | 6,80 | 2018005480600 | 600 | 16,30 |

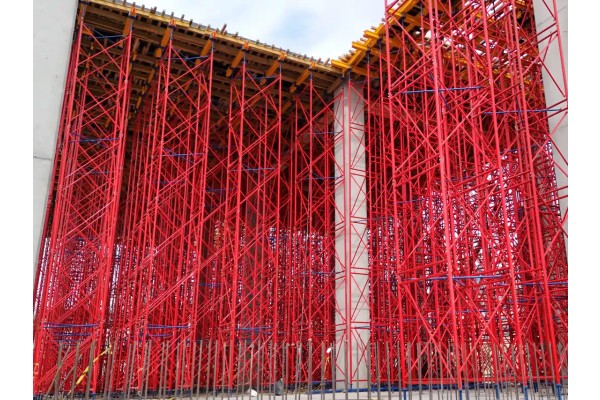

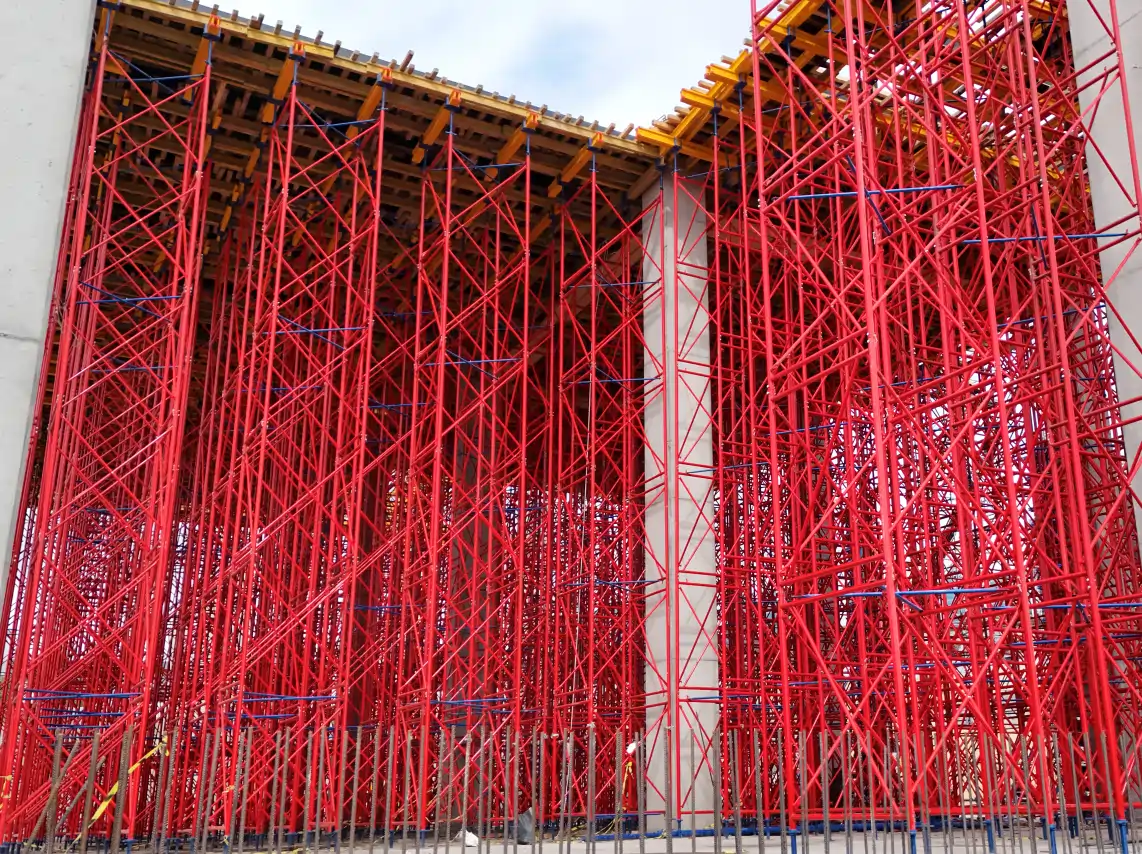

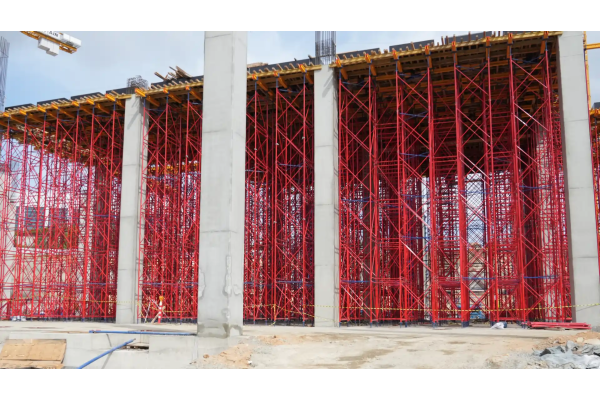

Çerçeve esaslı taşıyıcı düzen - 150/110'dan 150/200'e kadar H çerçeveler çaprazlarla bağlanarak kule oluşturur; yüksek kat yüksekliklerinde kararlı bir taşıyıcı sistem kurulur.
Masa kalıbı olarak taşınabilirlik - İskele ve kalıp birlikte monte edilir; masa taşıma çatalı ve taşıma arabasıyla sistem sökülmeden bir sonraki döküm alanına aktarılır.
Her beton kalınlığına uyum - Çapraz aralığı ve taşıyıcı kiriş düzeni değiştirilerek farklı döşeme kalınlıkları ve aks açıklıkları için yeniden kurgulanır.
Hassas yükseklik ayarı - Alt ayar mili 48×50–48×120 cm, kriko ayar mili 48×50–48×120 cm aralığında; kot farkı ve sökme kolaylığı kriko ile sağlanır.
Dört yollu başlık - Ayarlı ve sabit dört yollu başlıklar ana taşıyıcı kirişi dört yönde kavrar; kalıp yüzeyi altında düzgün yük dağılımı oluşur.
H20 kiriş ailesi - 190–590 cm boylarında ahşap kirişler ana ve tali taşıyıcı olarak kullanılır; köşebent ile birleşim güvenli hâle getirilir.
