Flanşlı Tip İskele Sistemi — Kalıp Altı Yük İskelesi

Kalıp Altı İskele Sistemleri

Flanşlı İskele Sistemleri

Flanşlı tip iskele sistemi, çok sayıda bağlantı aparatı kullanmadan rijit düğüm noktaları oluşturabilen kamalı bir modüler iskele çözümüdür. Dikmeye kaynaklanmış flanşa yatay ve çapraz elemanların kama ile kilitlenmesi, sistemin hem iş iskelesi hem de kalıp altı taşıyıcı iskele olarak kullanılmasına imkân verir. Böylece tek bir eleman stoğuyla iki farklı iş tipi karşılanır.

Uygulama Alanları

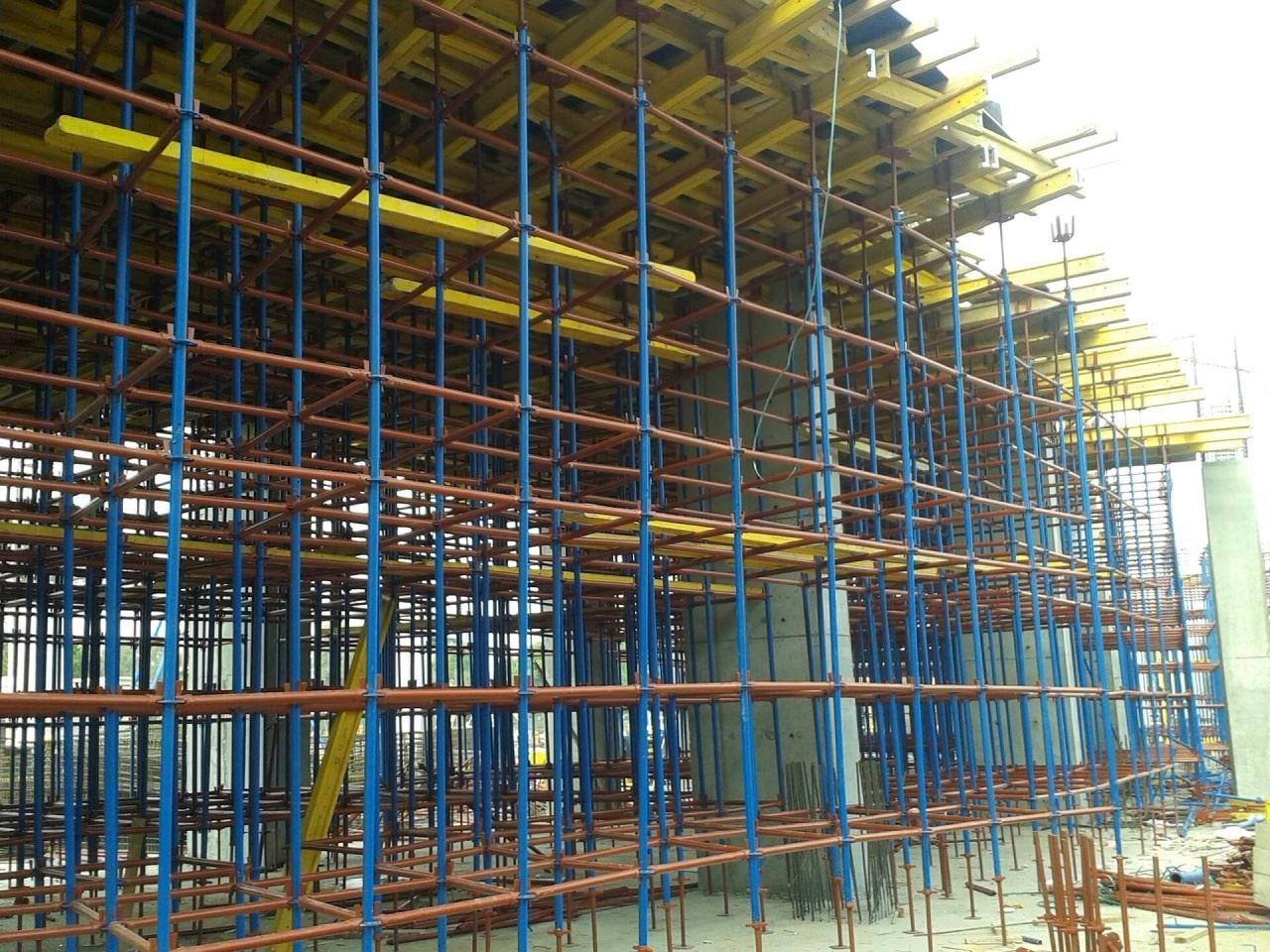

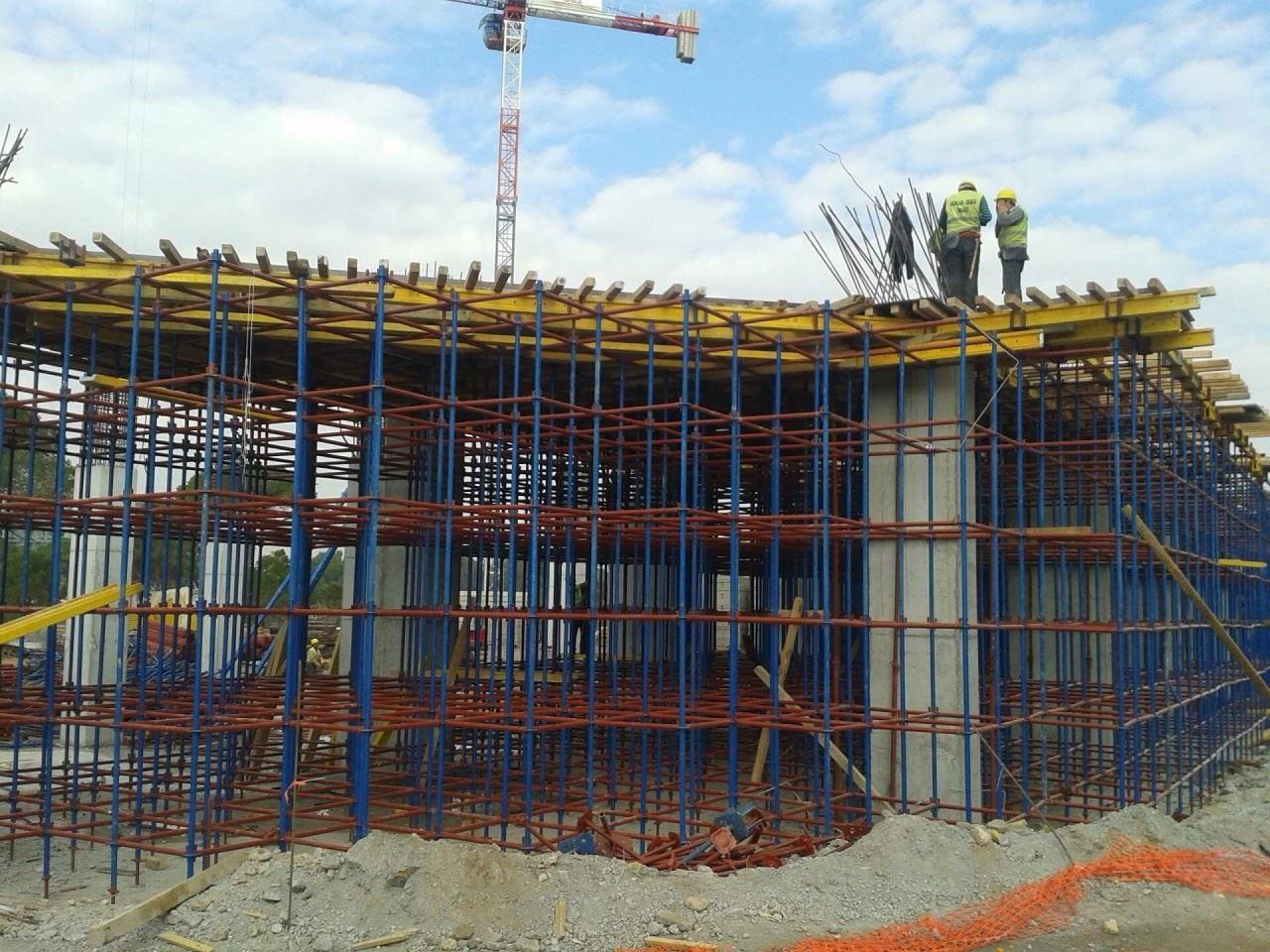

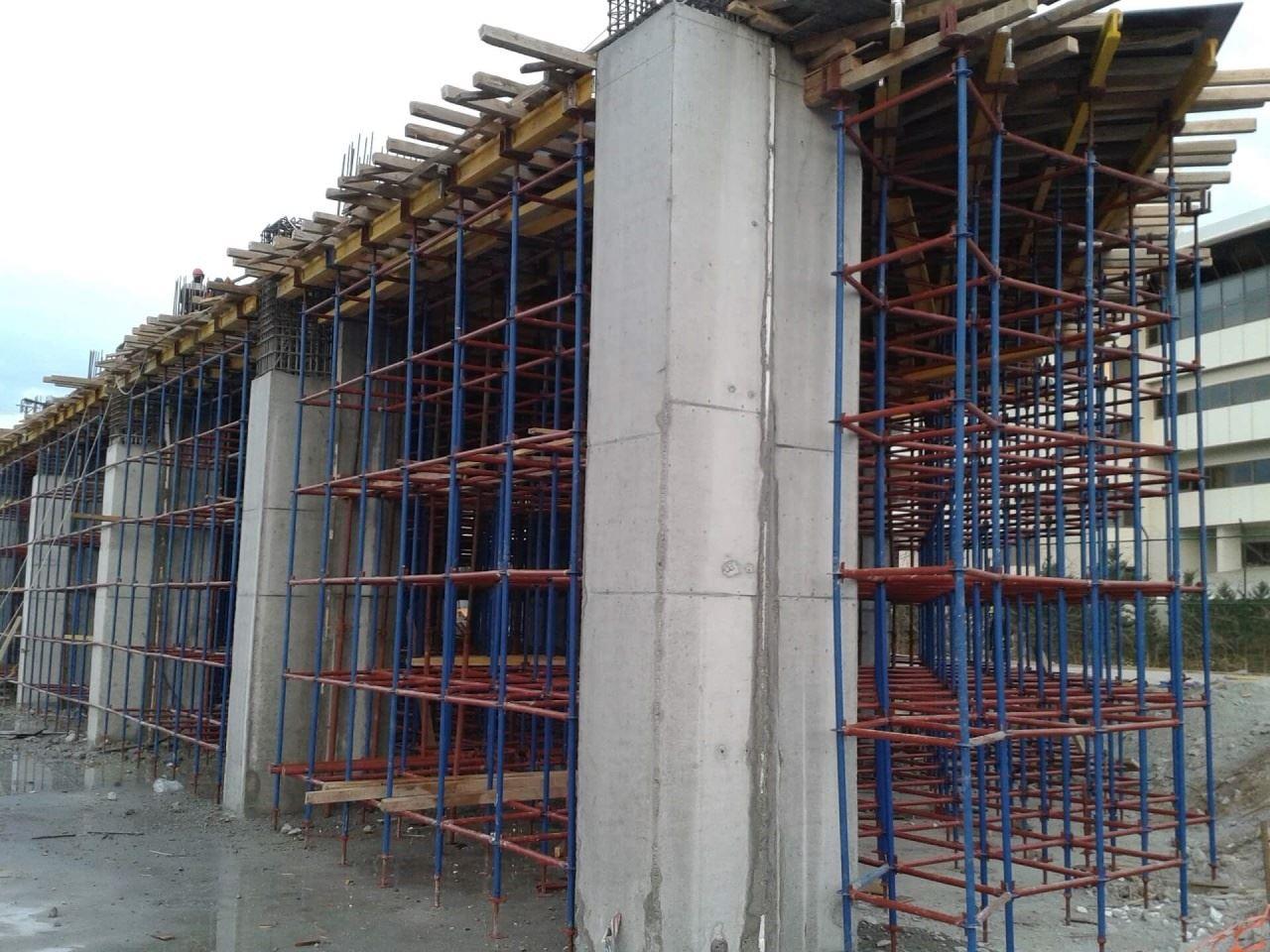

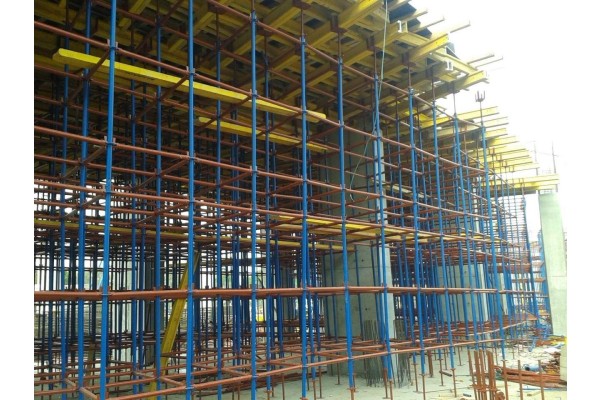

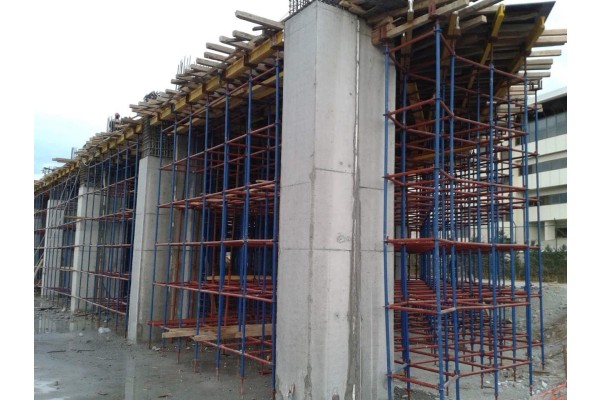

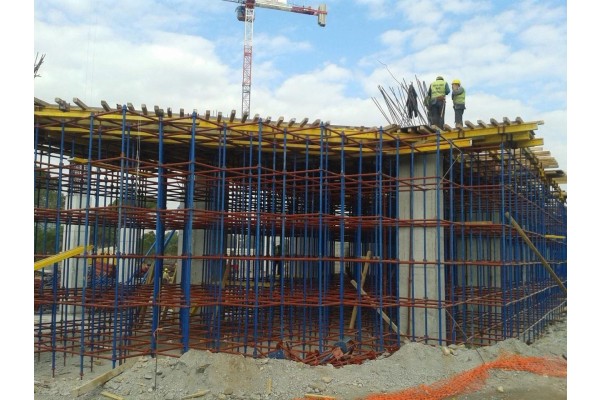

Yüksek katlı yapılarda döşeme kalıbı altı taşıyıcı iskele
Endüstriyel tesislerde ağır yüklü platform ve montaj iskelesi
Konut projelerinde kat döşemesi kalıp desteği
Kat içinde taşınabilen hareketli iş iskelesi kurulumları

TEKLİF AL - FİYAT İSTE > Whatsapp'ta Yaz

3D MODEL

GENEL BAKIŞ

Genel Özellikler

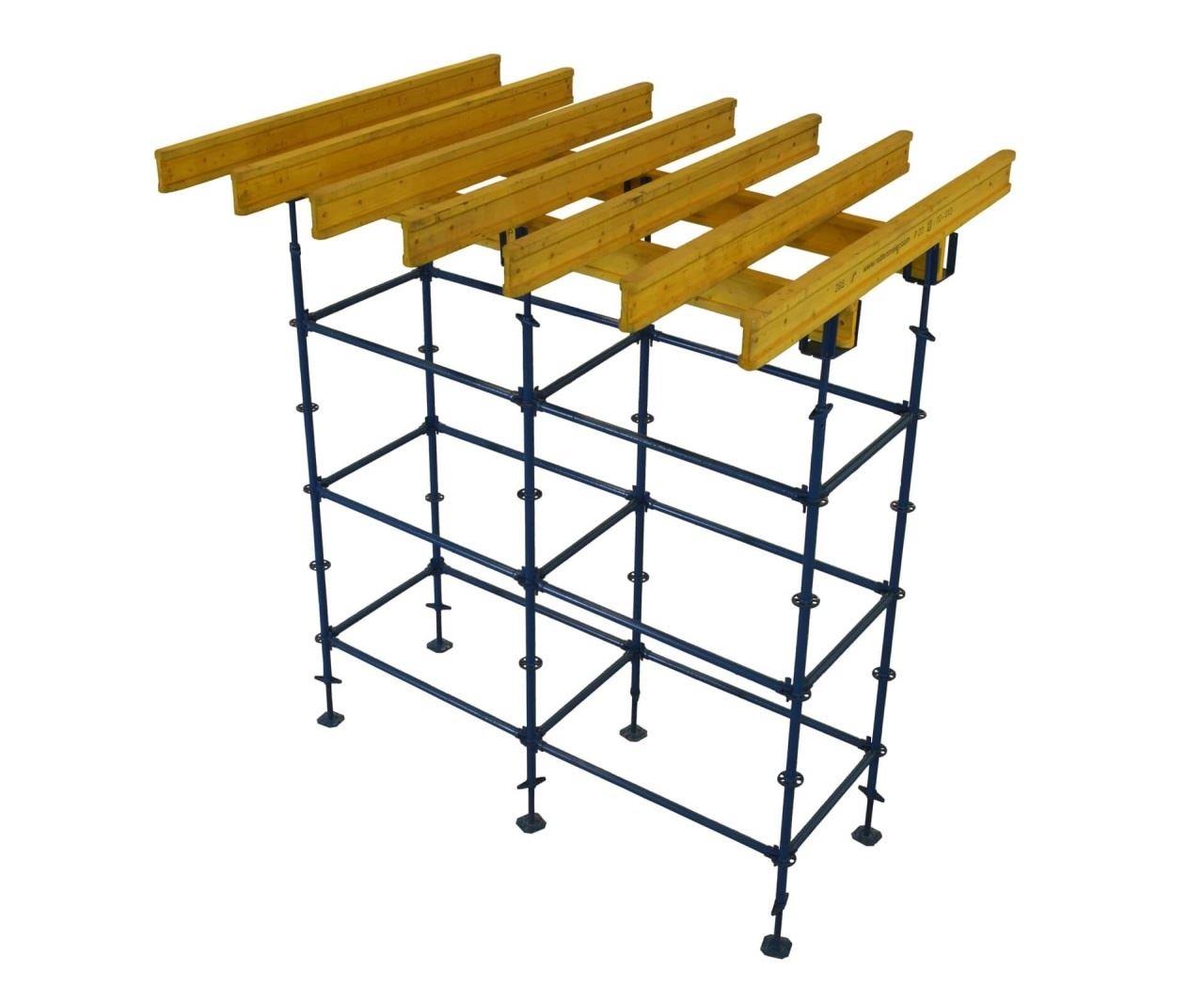

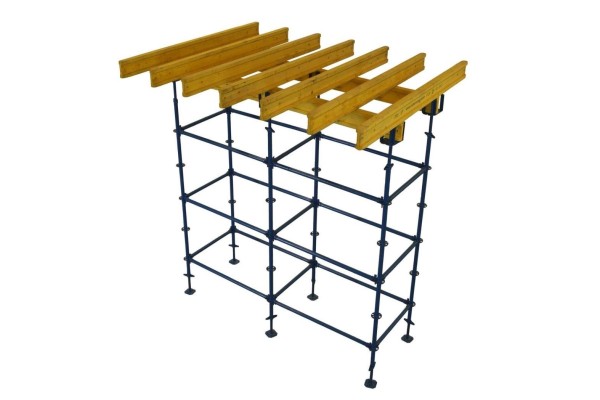

Kalıp altı kurguda taşıma kapasitesi, yatay bağlantı aralığının sıklığına göre belirlenir; uygun aralıklarla düzenlenen kurgularda dikme başına 6 tona kadar yük aktarılabilir. Dikmeler 48 × 3 mm ölçüsünde TSE belgeli borudan üretilir ve flanşlar 50 cm ile 100 cm aralıklarla yerleştirilir. Yatay ve düşey elemanların birlikte oluşturduğu kafes davranışı, burkulma riskini azaltarak yüksek emniyetli bir taşıyıcı sistem kurar.

İş iskelesi kurguda yatay derinlik standart 70 cm alınır; boylar 1 m ile 3 m arasında proje ölçüsüne göre düzenlenir. Alt ayar millerine tekerlek eklendiğinde aynı iskele hareketli çalışma platformuna dönüşür ve kat içinde taşınarak kullanılır. Sistem, yüksek katlı yapılarda, endüstriyel tesislerde ve konut projelerinde döşeme kalıbı desteği ile erişim platformu ihtiyacını birlikte çözer.

TEKNİK BİLGİLER

Teknik Özellikler

Özellik	Değer
Sistem sınıfı	Flanşlı kamalı modüler iskele — kalıp altı taşıyıcı ve iş iskelesi
Dikme borusu	Ø48 × 3 mm, TSE belgeli
Flanş aralığı	50 cm ve 100 cm
Bağlantı tipi	Flanş + kama; her düğümde çok yönlü bağlantı
Kalıp altı yük kapasitesi	Yatay aralığa bağlı olarak dikme başına 6 tona kadar
İş iskelesi yatay derinliği	Standart 70 cm
İş iskelesi boyları	1 m – 3 m arası, istenen ölçüde
Hareketli kullanım	Alt ayar miline tekerlek eklenerek
Kot ayarı	Vidalı alt ayar mili ile eğimli zeminde seviyeleme
Yüzey koruma	Sıcak daldırma galvaniz veya boyalı üretim seçeneği

SİSTEM

Sistem Özellikleri

Yüksek yük kapasitesi - Yatay bağlantı aralığı sıklaştırıldığında dikme başına 6 tona kadar yük taşınır; ağır döşeme kalınlıklarında dikme sayısı azalır.
Rijit kamalı düğüm - Bağlantılar flanş ve kama ile kilitlenir; kelepçe yığını gerektirmeden burkulmaya karşı dirençli bir kafes davranışı elde edilir.
Belgeli boru üretimi - Dikmeler 48 × 3 mm TSE belgeli borudan üretilir; flanşlar 50 ve 100 cm aralıklı olarak konumlandırılır.
Çift kullanım - Aynı elemanlarla kalıp altı taşıyıcı iskele veya iş iskelesi kurulur; şantiyede iki ayrı sistem stoklama zorunluluğu ortadan kalkar.
Hareketli platform seçeneği - Alt ayar millerine tekerlek takılarak iskele hareketli iş platformuna çevrilir; sökmeden konum değiştirmek mümkün olur.
Serbest ölçülendirme - İş iskelesi kurguda 70 cm yatay derinlik korunurken boylar 1–3 m arasında istenen ölçüde düzenlenir; kat planına uyum sağlanır.
